EP13802L

Name: EP13802L
Brand: 亦亚徽 EYA
SKU: EP13802L
Availability: InStock

1.38" 240x240 GC9A01

EP13802L 是一款 1.38英寸显示屏，分辨率 240x240，接口 MCU-8位并口，驱动芯片 GC9A01，视角全视角。

外形尺寸 37.54(宽)*39.19(长)*1.92(厚度)；工作温度 -20~70℃；亮度 380 cd/m²。

本型号不含触摸屏。

型号	EP13802L
尺寸	1.38寸
分辨率	240x240
接口类型	MCU-8位并口
驱动芯片	GC9A01
视角	全视角
触摸类型	否
规格	37.54(宽)39.19(长)1.92(厚度)
工作温度	-20~70℃
存储温度	-30~80℃

📄 索取资料询价 / 样品

所属类目：TFT 液晶屏 / 显示模组

Specifications

详细规格参数

这些数字意味着什么

亮度 380 cd/m²常规室内照明下清晰可读；强日光直射或半户外建议选高亮型号。
接口 MCU-8位并口并口写入速度较快，适合中等分辨率；占用引脚较多。
分辨率 240x240适合图标、表盘与简洁界面；文字密集或多列表格建议选更高分辨率型号。
视角全视角上下左右观看都不明显变色，适合多人同时观看或安装角度不固定的场合。
工作温度 -20~70℃覆盖多数室内与一般工业环境；更宽的户外或车载温度需求请选宽温型号。
触摸本型号不含触摸屏；需要触控请选带触摸型号或联系定制。

基本描述

项目	规格
产品名称	1.38寸IPS全视角高清圆屏
显示模式	全透
显示格式	240 x RGB x240图形点阵
数据格式	RGB565
显示屏接口类型	MCU-8位并口
视角方向	全视角
显示屏驱动芯片	GC9A01 (深圳格科微)

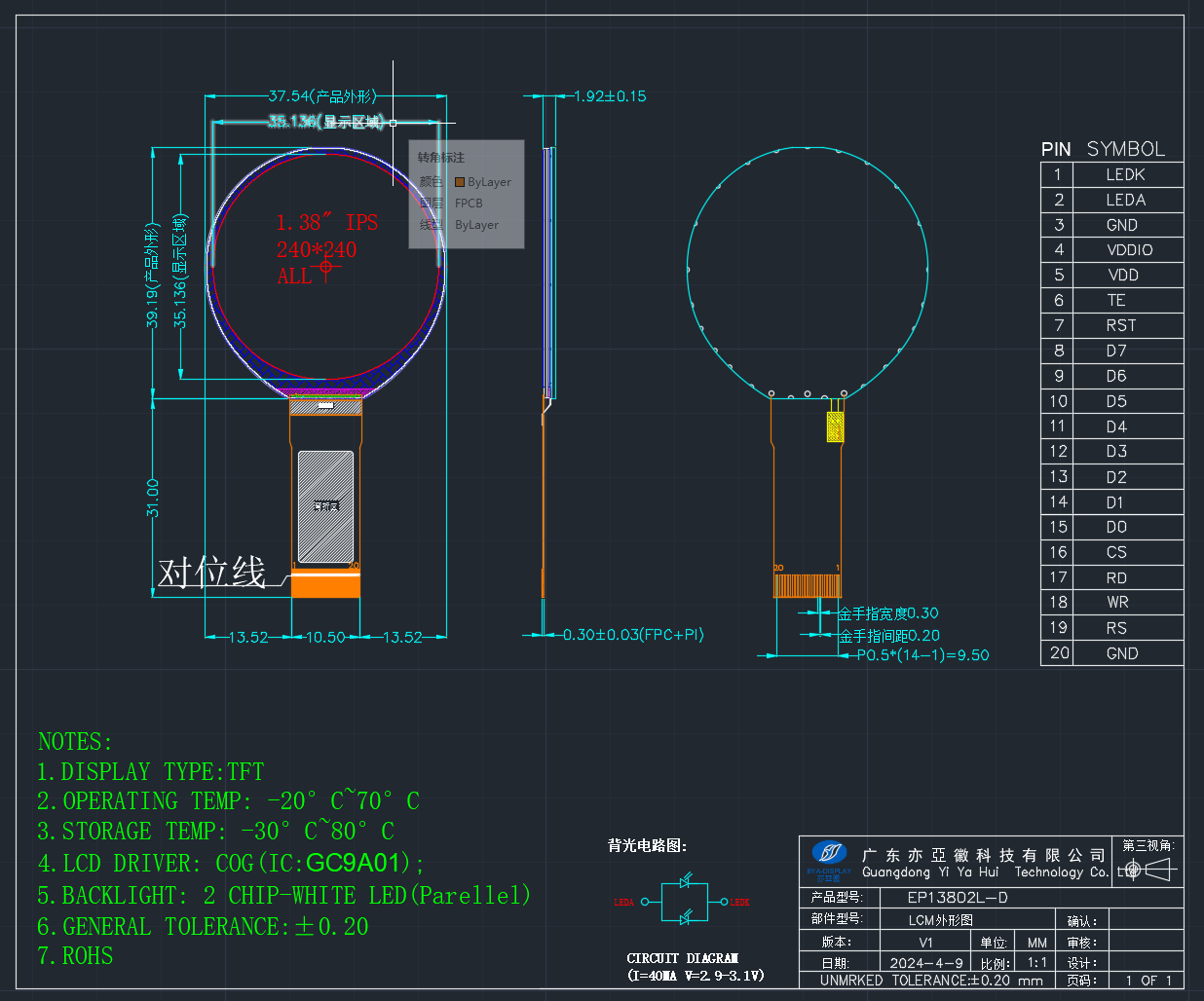

机械规格

项目	规格
显示屏外围尺寸	37.54(宽)39.19(长)1.92(厚度)
分辨率	240 RGB*240 点
显示直径	35.136 毫米
像素尺寸	0.1464(宽)*0.1464(长) 毫米

电气极限

项目	符号	最小值	最大值	单位	备注
IO电压(IOVCC) V	1.8~3.3 V
模拟电压(VCC) V	2.8~3.3 V
工作温度范围 TOPR	-20~70 ℃
存储温度范围 TSTR	-30~80 ℃

亮度特性与功耗

项目	规格
LED背光源正向电压 VLED	2.9~3.1（典型 3.0） V
LED背光源电流 ILED	40 mA
显示屏表面亮度 LS	380 Cd/m2
LED背光源均匀度 LD	80 %
显示屏总功耗 PLCD	0.149 W

引脚定义

1 LEDK

2 LEDA

3 GND

4 VDDIO

5 VDD

6 TE

7 RST

8 D7

9 D6

10 D5

11 D4

12 D3

13 D2

14 D1

15 D0

16 CS

17 RD

18 WR

19 RS

20 GND

响应时间与对比度

项目	规格
响应时间 Tr+Tf θ=0°	35 毫秒
对比度 CR θ=0°	1500

视角宽度

项目	规格
12点方向 CR≥10	80~85 度
9点方向 CR≥10	80~85 度

可靠性试验

序号	试验项目	试验环境
高温存储实验	80℃*120小时试验结束后,已测试的 LCD样品必须在室内正常温湿度环境下放置2~4个小时以上才能进行功能和外观检查，样
低温存储实验	-30℃*120小时
高温高湿存储实验	60℃90%RH120Hrs
高温工作实验	70℃*72小时
低温工作实验	-20℃*72小时
冷热循环存放实验	-20℃(30分钟)~25℃(5分钟)~70℃(30分钟) *10个循环周期

Highlights

产品特点与应用场景

核心特点

表面亮度 380 cd/m²，常规室内环境显示清晰
全视角显示，上下左右观看不易偏色，安装角度更自由
采用 GC9A01 驱动，方案成熟、资料易得
支持 MCU-8位并口接口，可按主控资源选择
工作温度 -20~70℃，覆盖多数室内与一般工业环境
分辨率 240x240，可满足仪表与列表类界面的显示需求

典型应用

穿戴设备与便携仪表的小尺寸显示界面
小型家电、旋钮与装饰性面板
不需要触控、追求简单结构与成本可控的方案

不确定是否适用？把使用环境与主控平台告诉我们，工程师帮您确认。

Ordering & Support

采购与支持

交期	常规型号现货或 3–7 天发货；定制型号 7–15 天打样；大批量按排产确认
起订量	常规型号支持小批量试产；定制项目按投料与开模情况确认
样品	常规型号支持样品；定制型号打样 7–15 天
定制范围	支持尺寸、分辨率、亮度、接口、触摸（电容 / 电阻）、排线长度与接口定义、结构（定柱 / 铁框）、盖板与贴合方式、固件与 UI 定制
资质认证	国家高新技术企业 · ISO9001 质量管理体系认证 · 产品可按需提供 CE / FCC / RoHS 报告
技术支持	提供原理图审查、时序确认、驱动调试与 UI 开发支持；常规型号提供规格书（PDF），部分型号提供初始化代码、驱动示例与原理图
包装	定制吸塑盘装载，每盘之间用泡棉隔开；每箱数量按产品尺寸与形状确定。箱内每个方向均以厚泡棉保护，适合长途运输与多次转运。
质保	行业标准质保一年。我们设有专业的品质与售后团队，对每一片不良品进行分析：若确认为我方原因，将在后续生产中改进以避免再次发生。
长期供货	工业类项目可提供长周期供货承诺（按项目生命周期评估）
出口	产品远销欧美日韩东南亚，可协助安排国际物流与出口单据
