EP1506s 支持定制和拿样吗？

支持。亦亚徽为自有工厂，支持尺寸 / 接口 / 触摸 / 亮度定制，并提供样品。

🔍 点击图片可放大查看

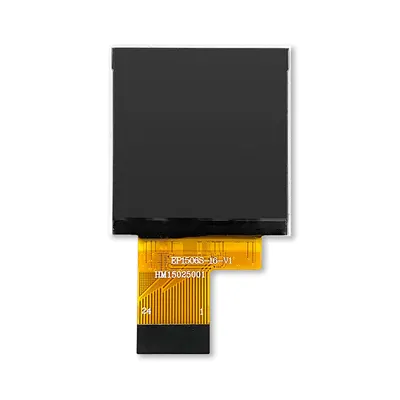

EP1506s

Name: EP1506s
Brand: 亦亚徽 EYA
SKU: EP1506s
Availability: InStock

1.54" 240x240 ST7789V

EP1506s 是一款 1.54英寸显示屏，分辨率 240x240，接口 8位并口/16位并口，驱动芯片 ST7789V，视角全视角。

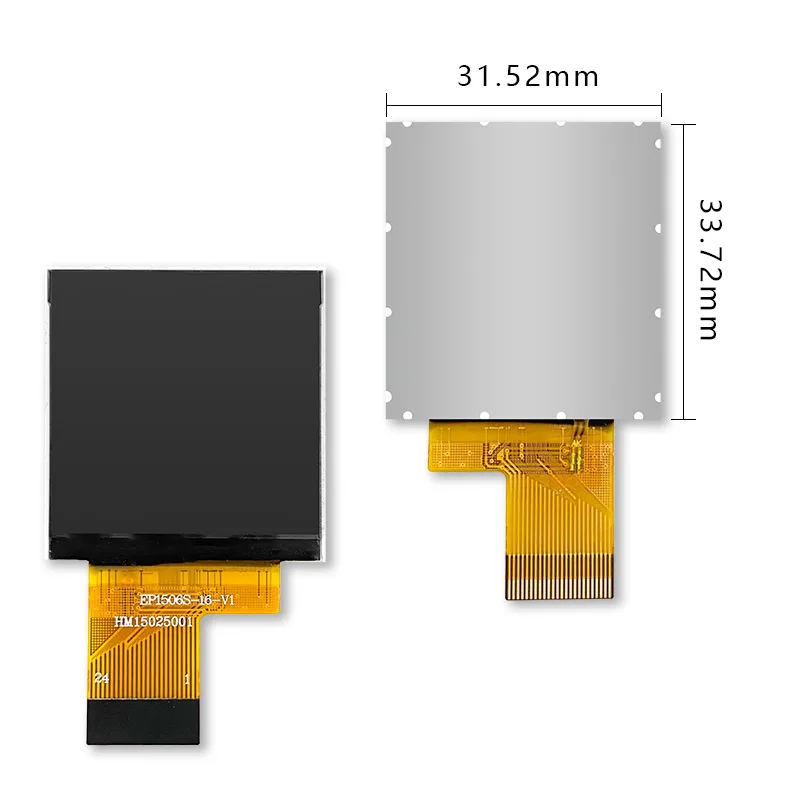

外形尺寸 31.52(宽)*33.72(长)*2.0(厚度)；显示区 27.72*27.72mm；排线 0.5mm插接24Pin；工作温度 -20 / +70 / C；亮度 500cd/㎡。

本型号不含触摸屏。

型号	EP1506S
尺寸	1.54寸
分辨率	240x240
接口类型	8位并口/16位并口
驱动芯片	ST7789V
视角	全视角
触摸类型	否
脚位个数	24pin
脚位间距	0.5mm
连接类型	插接
规格	31.52(宽)33.72(长)2.0(厚度)

📄 索取资料询价 / 样品

所属类目：TFT 液晶屏 / 显示模组

Documents

资料下载

ETMCU 为 Keil 工程，ESP32 为 ESP-IDF 工程（含 LVGL）。

本型号可选多种屏：BOE024IPS / BOE028IPS / CTC020IPS / HSD028IPS / BOE032IPS / HSD020IPS。请按您实际使用的屏选择对应包，不确定请联系我们。

ETMCU 板 · Keil 工程

16位并口 598 KB · zip 8位并口(H8) 598 KB · zip 8位并口(L8) 598 KB · zip

以上为可直接编译的完整工程（含驱动代码、原理图、示例程序）。若需要的接口不在上面，请联系工程师索取。

Specifications

详细规格参数

这些数字意味着什么

亮度 500 cd/m²常规室内照明下清晰可读；强日光直射或半户外建议选高亮型号。
接口 8位并口/16位并口并口写入速度较快，适合中等分辨率；占用引脚较多。
分辨率 240x240适合图标、表盘与简洁界面；文字密集或多列表格建议选更高分辨率型号。
视角全视角上下左右观看都不明显变色，适合多人同时观看或安装角度不固定的场合。
工作温度 -20 / +70 / C覆盖多数室内与一般工业环境；更宽的户外或车载温度需求请选宽温型号。
触摸本型号不含触摸屏；需要触控请选带触摸型号或联系定制。

基本描述

项目	规格
产品型号	EP1506S
显示类型	1.54 inch TFT Normally Black(IPS)
分辨率	240RGB240
显示色彩	65K/262K
视角	全视角IPS. ALL VIEW
驱动IC	ST7789
接口类型	MCU8Bit/16Bit
连接方式	0.5mm插接24Pin
背光模式	并联 3 颗灯
产品功耗	70mA@3.3V
产品亮度	500cd/㎡

机械规格

项目	规格
外形尺寸	31.5233.722.0 mm
显示区尺寸	27.72*27.72 mm
解析度	2403RGB240
像素点尺寸	0.1155(H) x 0.1155(V) mm
结构类型	COG+FPC+BL (note)

引脚定义

1 VCC

2 GND

3 LEDA

4 /RESET

5 /CS

6 RS

7 /WR

8 /RD

9-24 DB0-DB15

电气与环境

项目	规格
逻辑电压 Vcc	-0.3 / 3.3 / V
输入逻辑电压 VIN	-0.5 / Vcc +0.3 / V
LED电流 ) ILED	15 / 20 / mA
工作温度 TOP	-20 / +70 / C
存储温度 TST	-30 / +80 / C
IOVCC	V / I/O Voltage
输入电压 VIL	-0.3 / 0.2 VDD / V
VIH	0.8 Vcc / Vcc
LED正向电压 Vf	3.0 / 3.2 / 3.4 / V
输入背光电流 ILED	45 / mA

光学特性

项目	规格
亮度Brightness	500 Cd/m2
对比度Contrast Ratio	700~800
响应时间ResponsTime	Tr/Tf 30~60 毫秒
视角水平 CR≥10	80 度
视角垂直 CR≥10	80 度
Uniformity	81 %

Highlights

产品特点与应用场景

核心特点

表面亮度 500 cd/m²，常规室内环境显示清晰
全视角显示，上下左右观看不易偏色，安装角度更自由
采用 ST7789V 驱动，方案成熟、资料易得
支持 8位并口/16位并口接口，可按主控资源选择
工作温度 -20 / +70 / C，覆盖多数室内与一般工业环境
分辨率 240x240，可满足仪表与列表类界面的显示需求

典型应用

穿戴设备与便携仪表的小尺寸显示界面
小型家电、旋钮与装饰性面板
不需要触控、追求简单结构与成本可控的方案

不确定是否适用？把使用环境与主控平台告诉我们，工程师帮您确认。

Ordering & Support

采购与支持

交期	常规型号现货或 3–7 天发货；定制型号 7–15 天打样；大批量按排产确认
起订量	常规型号支持小批量试产；定制项目按投料与开模情况确认
样品	常规型号支持样品；定制型号打样 7–15 天
定制范围	支持尺寸、分辨率、亮度、接口、触摸（电容 / 电阻）、排线长度与接口定义、结构（定柱 / 铁框）、盖板与贴合方式、固件与 UI 定制
资质认证	国家高新技术企业 · ISO9001 质量管理体系认证 · 产品可按需提供 CE / FCC / RoHS 报告
技术支持	提供原理图审查、时序确认、驱动调试与 UI 开发支持；常规型号提供规格书（PDF），部分型号提供初始化代码、驱动示例与原理图
包装	定制吸塑盘装载，每盘之间用泡棉隔开；每箱数量按产品尺寸与形状确定。箱内每个方向均以厚泡棉保护，适合长途运输与多次转运。
质保	行业标准质保一年。我们设有专业的品质与售后团队，对每一片不良品进行分析：若确认为我方原因，将在后续生产中改进以避免再次发生。
长期供货	工业类项目可提供长周期供货承诺（按项目生命周期评估）
出口	产品远销欧美日韩东南亚，可协助安排国际物流与出口单据

获取报价 / 样品更多常见问题

FAQ

常见问题

支持定制和拿样吗？

支持。亦亚徽为自有工厂，可按需定制尺寸、接口、亮度与触摸，并提供样品。

最小起订量和交期是多少？

常规型号现货或 3–7 天，定制型号 7–15 天打样，大批量请联系销售确认。

能提供规格书和驱动资料吗？

规格书（PDF）与驱动代码、完整示例工程（含原理图）多数已放在产品详情页，可直接下载；页面上没有的，告知型号由工程师发送。

产品有哪些认证？

公司通过 ISO9001 质量管理体系认证，为国家高新技术企业；产品可按需提供 CE / FCC / RoHS 相关报告或资料。
