EP2137TJ 是一款 2.1英寸 显示屏，分辨率 360x360，接口 标准RGB/8位并口/4线SPI/2-lane 4线SPI/MIPI，驱动芯片 ST7701S，视角 全视角。
外形尺寸 55.92*57.56*2.14；显示区 52.92*52.92；排线 0.5mm插接36Pin；工作温度 -20~70℃；亮度 670cd/㎡。
触摸：可选带电容触摸（可按项目选择）。
| 型号 | EP2137TJ |
|---|---|
| 尺寸 | 2.1寸 |
| 分辨率 | 360x360 |
| 接口类型 | 标准RGB/8位并口/4线SPI/2-lane 4线SPI/MIPI |
| 驱动芯片 | ST7701S |
| 视角 | 全视角 |
| 触摸类型 | 可选带电容触摸 |
| 脚位个数 | 36pin |
| 脚位间距 | 0.5mm |
| 连接类型 | 插接 |
| 规格 | 55.92*57.56*2.14 |
| 显示尺寸 | 52.92*52.92 |
| 工作温度 | -20~70℃ |
| 存储温度 | -30~80℃ |
所属类目：TFT 液晶屏 / 显示模组
| 项目 | 规格 |
|---|---|
| 产品型号 | EP2137TJ-D |
| 显示类型 | 2.1 inch TFT Normally Black |
| 分辨率 | 360*RGB*360 |
| 显示色彩 | 16.7M |
| 视角 | Full View |
| 驱动IC | ST7701S |
| 接口类型 | RGB-6Bit/MCU-8Bit/SPI-8BIT/SPI-9BIT/2-data lane SPI\MIPI |
| 连接方式 | 0.5mm插接36Pin |
| 背光模式 | 4颗灯 |
| 产品功耗 | 背光:80mA MAX;LCD:30mA@3.3V |
| 产品亮度 | 670cd/㎡ |
| 项目 | 规格 |
|---|---|
| 外形尺寸 | 55.92*57.56*2.14 mm |
| 显示区尺寸 | 52.92*52.92 mm |
| 解析度 | 360*3RGB*360 |
| 像素点尺寸 | 0.147(H) × 0.147(V) mm |
| 结构类型 | COG+FPC+BL (note) |
| 项目 | 规格 |
|---|---|
| 逻辑电压 Vcc | -0.3 / 3.3 / V |
| 输入逻辑电压 VIN | -0.5 / Vcc +0.3 / V |
| LED电流 ) ILED | 15 / 20 / mA |
| 工作温度 TOP | -20 / +70 / C |
| 存储温度 TST | -30 / +80 / C |
| IOVCC | V / I/O Voltage |
| 输入电压 VIL | -0.3 / 0.2 VDD / V |
| VIH | 0.8 Vcc / Vcc |
| LED正向电压 Vf | 2.9 / 3.1 / 3.3 / V |
| 输入背光电流 ILED | 80 / mA / MA |
| 项目 | 规格 |
|---|---|
| 亮度Brightness | 670 Cd/m2 |
| 对比度Contrast Ratio | 700~800 |
| 响应时间ResponsTime | Tr/Tf 30~60 毫秒 |
| 视角 水平 CR≥10 | 80 度 |
| 视角 垂直 CR≥10 | 80 度 |
| Uniformity | 85 % |

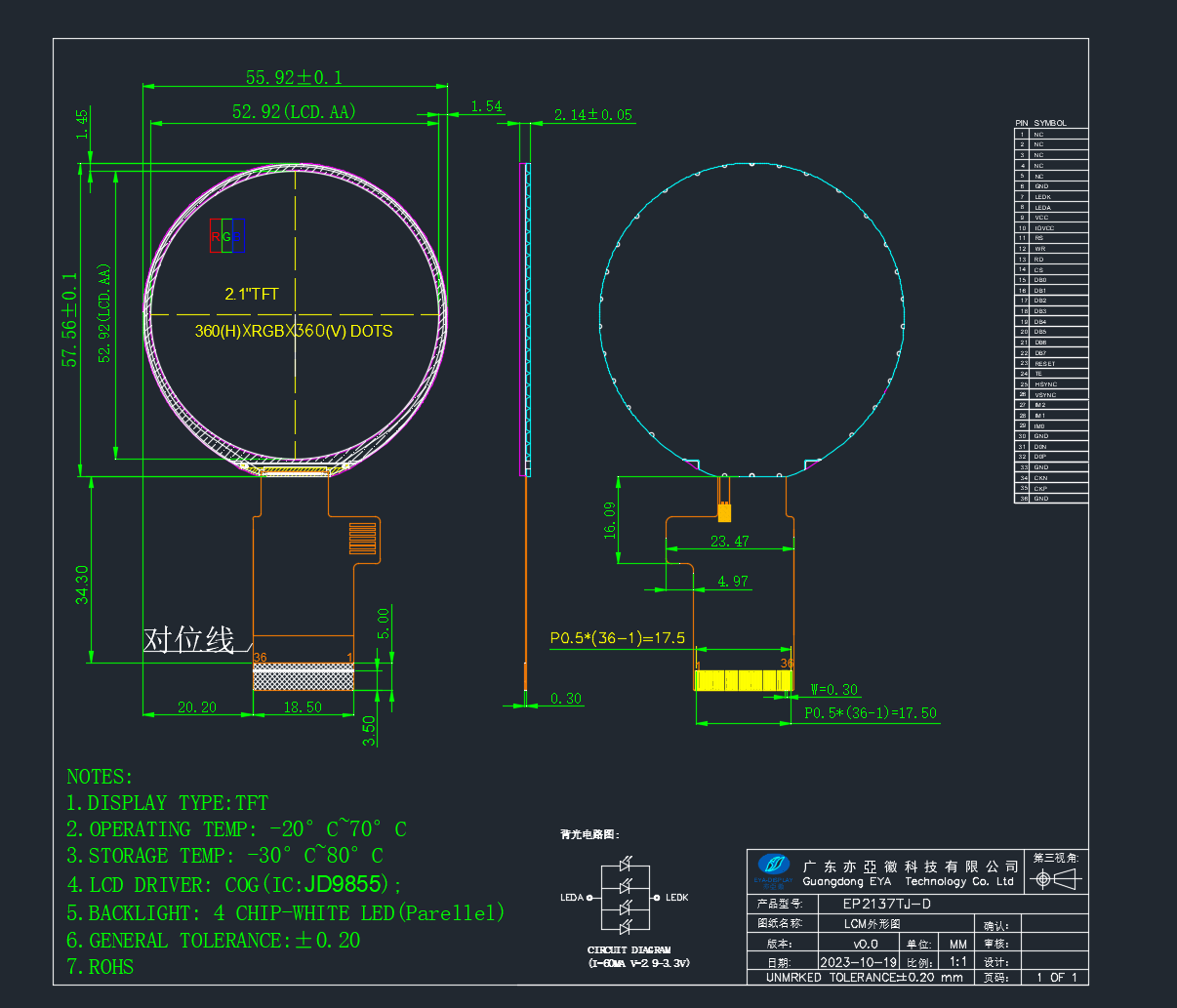

尺寸图、结构侧视图与引脚定义。点击可放大查看。
不确定是否适用？把使用环境与主控平台告诉我们，工程师帮您确认。
| 交期 | 常规型号现货或 3–7 天发货；定制型号 7–15 天打样；大批量按排产确认 |
|---|---|
| 起订量 | 常规型号支持小批量试产；定制项目按投料与开模情况确认 |
| 样品 | 常规型号支持样品；定制型号打样 7–15 天 |
| 定制范围 | 支持尺寸、分辨率、亮度、接口、触摸（电容 / 电阻）、排线长度与接口定义、结构（定柱 / 铁框）、盖板与贴合方式、固件与 UI 定制 |
| 资质认证 | 国家高新技术企业 · ISO9001 质量管理体系认证 · 产品可按需提供 CE / FCC / RoHS 报告 |
| 技术支持 | 提供原理图审查、时序确认、驱动调试与 UI 开发支持；常规型号提供规格书（PDF），部分型号提供初始化代码、驱动示例与原理图 |
| 包装 | 定制吸塑盘装载，每盘之间用泡棉隔开；每箱数量按产品尺寸与形状确定。箱内每个方向均以厚泡棉保护，适合长途运输与多次转运。 |
| 质保 | 行业标准质保一年。我们设有专业的品质与售后团队，对每一片不良品进行分析：若确认为我方原因，将在后续生产中改进以避免再次发生。 |
| 长期供货 | 工业类项目可提供长周期供货承诺（按项目生命周期评估） |
| 出口 | 产品远销欧美日韩东南亚，可协助安排国际物流与出口单据 |
支持。亦亚徽为自有工厂，可按需定制尺寸、接口、亮度与触摸，并提供样品。
常规型号现货或 3–7 天，定制型号 7–15 天打样，大批量请联系销售确认。
规格书（PDF）与驱动代码、完整示例工程（含原理图）多数已放在产品详情页，可直接下载；页面上没有的，告知型号由工程师发送。
公司通过 ISO9001 质量管理体系认证，为国家高新技术企业；产品可按需提供 CE / FCC / RoHS 相关报告或资料。
