EP4020S方屏支持定制和拿样吗？

支持。亦亚徽为自有工厂，支持尺寸 / 接口 / 触摸 / 亮度定制，并提供样品。

🔍 点击图片可放大查看

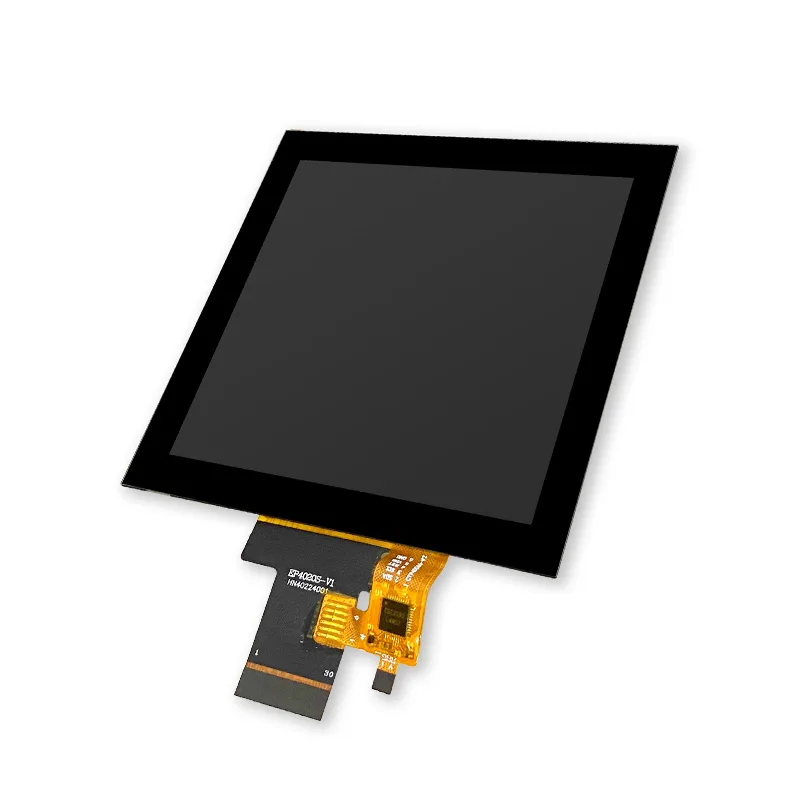

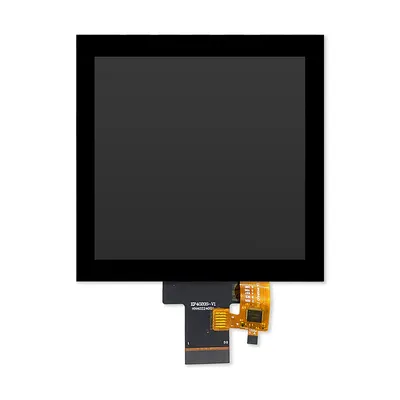

EP4020S方屏

Name: EP4020S方屏
Brand: 亦亚徽 EYA
SKU: EP4020S
Availability: InStock

4" 480x480 ST7701S

EP4020S方屏是一款 4英寸显示屏，分辨率 480x480，接口 MIPI，驱动芯片 ST7701S，视角全视角。

外形尺寸 74.66(宽)*76.54(长)*2.2(厚度)；显示区 71.86(宽)*70.18 (长) 毫米；工作温度 -20~70 ℃；亮度 500 cd/m²。

触摸：可选带电容触摸（可按项目选择）。

型号	EP4020S
尺寸	4.0寸
分辨率	480x480
接口类型	MIPI
驱动芯片	ST7701S
视角	全视角
触摸类型	可选带电容触摸
脚位个数	30pin
脚位间距	0.5mm
连接类型	插接
规格	74.66(宽)76.54(长)2.2(厚度)

📄 索取资料询价 / 样品

所属类目：TFT 液晶屏 / 显示模组

Specifications

详细规格参数

这些数字意味着什么

亮度 500 cd/m²常规室内照明下清晰可读；强日光直射或半户外建议选高亮型号。
接口 MIPI走线少、带宽高，适合高分辨率屏幕；需要主控带 MIPI 输出（常见于 SoC 平台）。
分辨率 480x480可显示中等密度的文字与图形界面，适合仪表与列表类 UI。
视角全视角上下左右观看都不明显变色，适合多人同时观看或安装角度不固定的场合。
工作温度 -20~70 ℃覆盖多数室内与一般工业环境；更宽的户外或车载温度需求请选宽温型号。
触摸本型号提供「可选带电容触摸」选项，可按项目需要选择是否配触摸。

基本描述

项目	规格
产品名称	4.0寸TFT显示屏
显示模式	全透
显示格式	480 x RGB x 480图形点阵
数据格式	RGB888/RGB666/RGB565
显示屏接口类型	MIPI
视角方向	全视角
显示屏驱动芯片	ST7701S (台湾矽创)

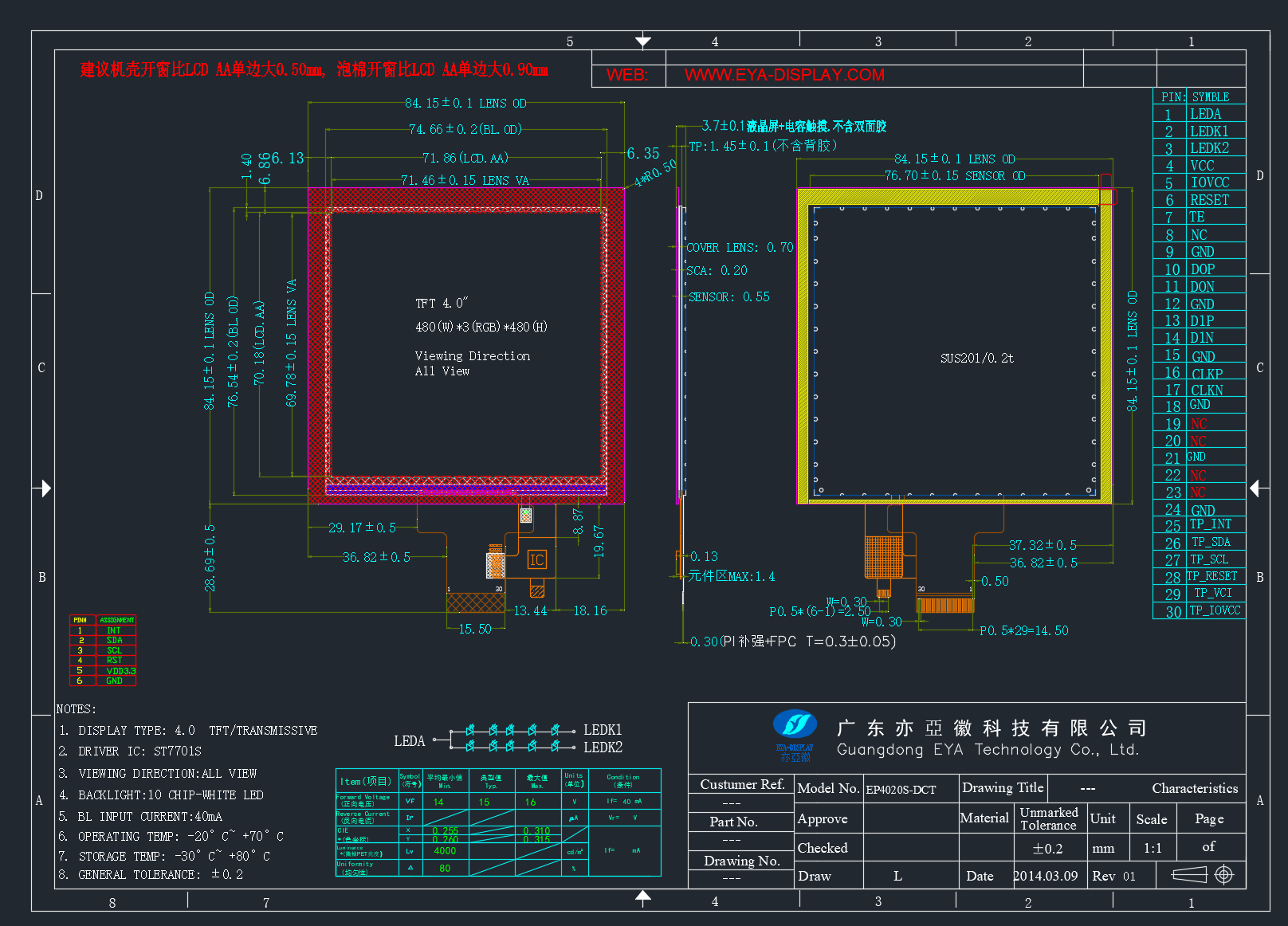

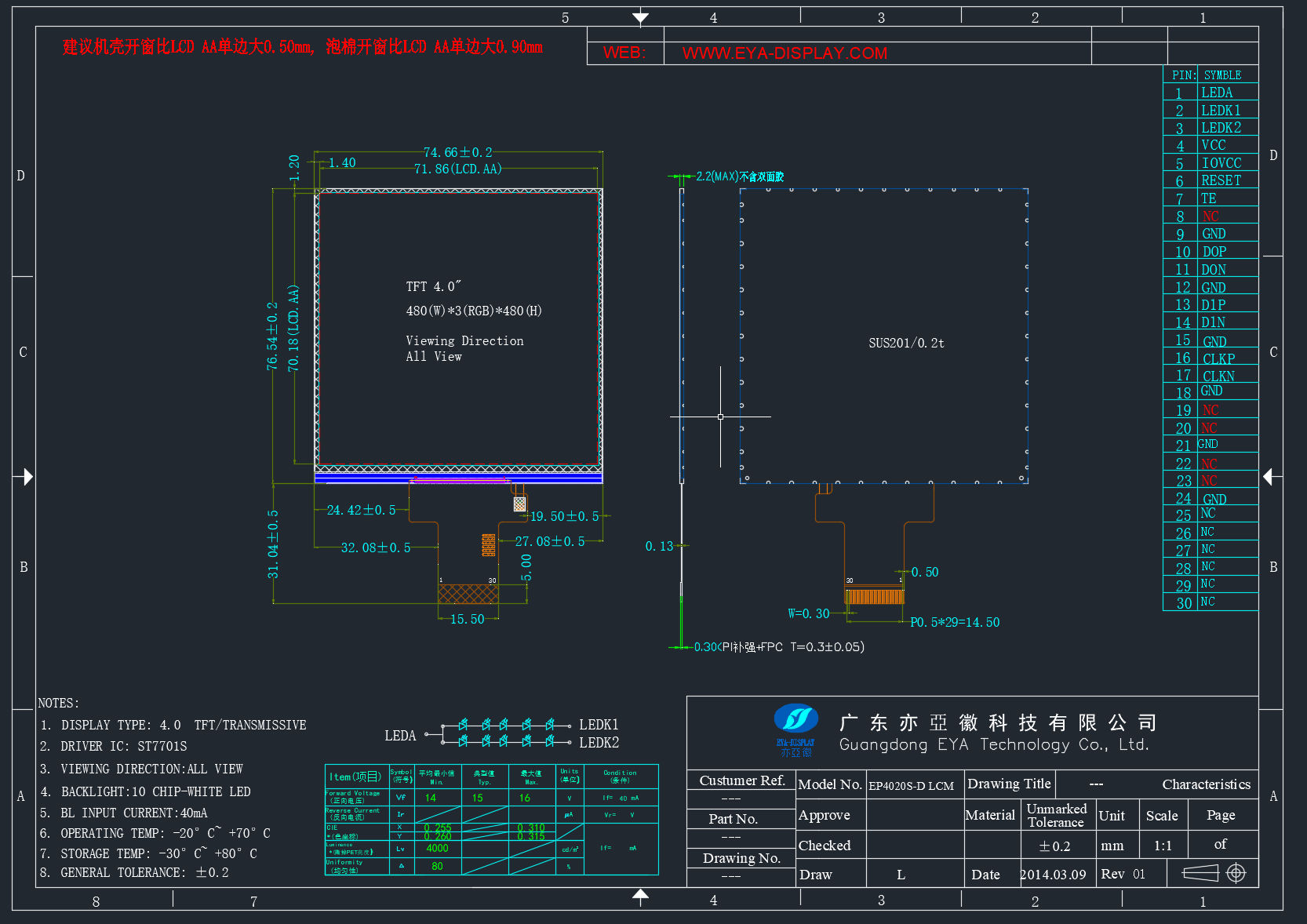

机械规格

项目	规格
显示屏外围尺寸	74.66(宽)76.54(长)2.2(厚度)
分辨率	480 RGB*480 点
显示尺寸	71.86(宽)*70.18 (长) 毫米
像素尺寸	146.2(宽)*146.2(长)

电气极限

项目	符号	最小值	最大值	单位	备注
IO电压(VDDI) V	1.8~3.3 V
模拟电压(VDDA) V	2.8~3.3 V
工作温度范围 TOPR	-20~70 ℃
存储温度范围 TSTR	-30~80 ℃

亮度特性与功耗

项目	规格
LED背光源正向电压 VLED	15~16 V
LED背光源电流 ILED	40 mA
显示屏表面亮度 LS	500 Cd/m2
LED背光源均匀度 LD	80 %
显示屏总功耗 PLCD	0.33 W

引脚定义

1 LEDA

4 VCC

5 IOVCC

6 RESET

7 TE

10 D0P

11 D0N

13 D1P

14 D1N

16 CLKP

17 CLKN

响应时间与对比度

项目	规格
响应时间 Tr+Tf θ=0°	16 毫秒
对比度 CR θ=0°	500

视角宽度

项目	规格
12点方向 CR≥10	80 度
9点方向 CR≥10	80 度

可靠性试验

序号	试验项目	试验环境
高温存储实验	80℃*120小时试验结束后,已测试的 LCD样品必须在室内正常温湿度环境下放置2~4个小时以上才能进行功能和外观检查，样
低温存储实验	-30℃*120小时
高温高湿存储实验	60℃90%RH120Hrs
高温工作实验	70℃*72小时
低温工作实验	-20℃*72小时
冷热循环存放实验	-20℃(30分钟)~25℃(5分钟)~70℃(30分钟) *10个循环周期

Highlights

产品特点与应用场景

核心特点

表面亮度 500 cd/m²，常规室内环境显示清晰
全视角显示，上下左右观看不易偏色，安装角度更自由
采用 ST7701S 驱动，方案成熟、资料易得
支持 MIPI 接口，可按主控资源选择
工作温度 -20~70 ℃，覆盖多数室内与一般工业环境
提供「可选带电容触摸」选项，便于按项目确定是否需要触控

典型应用

工业控制面板与仪器仪表的横屏/竖屏显示
自助终端、门禁与考勤设备的人机界面
需要较大显示面积的手持或台式设备
需要触控的中大尺寸人机界面（工控、医疗、自助设备）

不确定是否适用？把使用环境与主控平台告诉我们，工程师帮您确认。

Ordering & Support

采购与支持

交期	常规型号现货或 3–7 天发货；定制型号 7–15 天打样；大批量按排产确认
起订量	常规型号支持小批量试产；定制项目按投料与开模情况确认
样品	常规型号支持样品；定制型号打样 7–15 天
定制范围	支持尺寸、分辨率、亮度、接口、触摸（电容 / 电阻）、排线长度与接口定义、结构（定柱 / 铁框）、盖板与贴合方式、固件与 UI 定制
资质认证	国家高新技术企业 · ISO9001 质量管理体系认证 · 产品可按需提供 CE / FCC / RoHS 报告
技术支持	提供原理图审查、时序确认、驱动调试与 UI 开发支持；常规型号提供规格书（PDF），部分型号提供初始化代码、驱动示例与原理图
包装	定制吸塑盘装载，每盘之间用泡棉隔开；每箱数量按产品尺寸与形状确定。箱内每个方向均以厚泡棉保护，适合长途运输与多次转运。
质保	行业标准质保一年。我们设有专业的品质与售后团队，对每一片不良品进行分析：若确认为我方原因，将在后续生产中改进以避免再次发生。
长期供货	工业类项目可提供长周期供货承诺（按项目生命周期评估）
出口	产品远销欧美日韩东南亚，可协助安排国际物流与出口单据

获取报价 / 样品更多常见问题

FAQ

常见问题

支持定制和拿样吗？

支持。亦亚徽为自有工厂，可按需定制尺寸、接口、亮度与触摸，并提供样品。

最小起订量和交期是多少？

常规型号现货或 3–7 天，定制型号 7–15 天打样，大批量请联系销售确认。

能提供规格书和驱动资料吗？

规格书（PDF）与驱动代码、完整示例工程（含原理图）多数已放在产品详情页，可直接下载；页面上没有的，告知型号由工程师发送。

产品有哪些认证？

公司通过 ISO9001 质量管理体系认证，为国家高新技术企业；产品可按需提供 CE / FCC / RoHS 相关报告或资料。
