HP35001 是一款 3.5英寸 显示屏，分辨率 320x480，接口 8位并口/16位并口/3线SPI/4线SPI，驱动芯片 ST7796，视角 全视角。
外形尺寸 55.26(宽)x84.52(长）x2.40mm（厚）；显示区 48.96(宽)*73.44 (长) 毫米；工作温度 -20~70 ℃；亮度 380~410 cd/m²。
触摸：可选带电容触摸（可按项目选择）。
| 型号 | HP35001 |
|---|---|
| 尺寸 | 3.5寸 |
| 分辨率 | 320x480 |
| 接口类型 | 8位并口/16位并口/3线SPI/4线SPI |
| 驱动芯片 | ST7796 |
| 视角 | 全视角 |
| 触摸类型 | 可选带电容触摸 |
| 脚位个数 | 32pin |
| 脚位间距 | 0.5mm |
| 连接类型 | 插接 |
| 规格 | 55.26(宽)x84.52(长）x2.40mm（厚） |
所属类目：TFT 液晶屏 / 显示模组
ETMCU 为 Keil 工程，ESP32 为 ESP-IDF 工程（含 LVGL）。
本型号可选多种屏：QC035IPS / CT035IPS。请按您实际使用的屏选择对应包，不确定请 联系我们。
以上为可直接编译的完整工程（含驱动代码、原理图、示例程序）。若需要的接口不在上面，请 联系工程师索取。
| 项目 | 规格 |
|---|---|
| 产品名称 | 3.5寸IPS全视角高清屏 |
| 显示模式 | 全透 |
| 显示格式 | 320 x RGB x 480图形点阵 |
| 数据格式 | RGB565 |
| 显示屏接口类型 | 3线SPI串口/4线SPI串口/MCU-8位并口/MCU-16位并口 |
| 视角方向 | 全视角 |
| 显示屏驱动芯片 | ST7796U (台湾矽创) |
| 项目 | 规格 |
|---|---|
| 显示屏外围尺寸 | 55.26(宽)*84.52(长)*2.40(厚度) |
| 分辨率 | 320 RGB*480 点 |
| 显示尺寸 | 48.96(宽)*73.44 (长) 毫米 |
| 像素尺寸 | 0.153(宽)*0.153(长) 毫米 |
| 项目 | 符号 | 最小值 | 最大值 | 单位 | 备注 |
|---|---|---|---|---|---|
| IO电压(VDDI) V | 1.8~3.3 V | ||||
| 模拟电压(VDDA) V | 2.8~3.3 V | ||||
| 工作温度范围 TOPR | -20~70 ℃ | ||||
| 存储温度范围 TSTR | -30~80 ℃ |
| 项目 | 规格 |
|---|---|
| LED背光源正向电压 VLED | 3.0~3.3（典型 3.1） V |
| LED背光源电流 ILED | 120 mA |
| 显示屏表面亮度 LS | 380~410 Cd/m2 |
| LED背光源均匀度 LD | 80 % |
| 显示屏总功耗 PLCD | 0.462 W |
| 项目 | 规格 |
|---|---|
| 响应时间 Tr+Tf θ=0° | 30~40 毫秒 |
| 对比度 CR θ=0° | 1000 |
| 项目 | 规格 |
|---|---|
| 12点方向 CR≥10 | 70~80 度 |
| 9点方向 CR≥10 | 70~80 度 |
| 序号 | 试验项目 | 试验环境 |
|---|---|---|
| 高温存储实验 | 80℃*120小时 试验结束后,已测试的 LCD样品必须在室内正常温湿度环境下放置2~4个小时以上才能进行功能和外观检查，样 | |
| 低温存储实验 | -30℃*120小时 | |
| 高温高湿存储实验 | 60℃*90%RH*120Hrs | |
| 高温工作实验 | 70℃*72小时 | |
| 低温工作实验 | -20℃*72小时 | |
| 冷热循环存放实验 | -20℃(30分钟)~25℃(5分钟)~70℃(30分钟) *10个循环周期 |

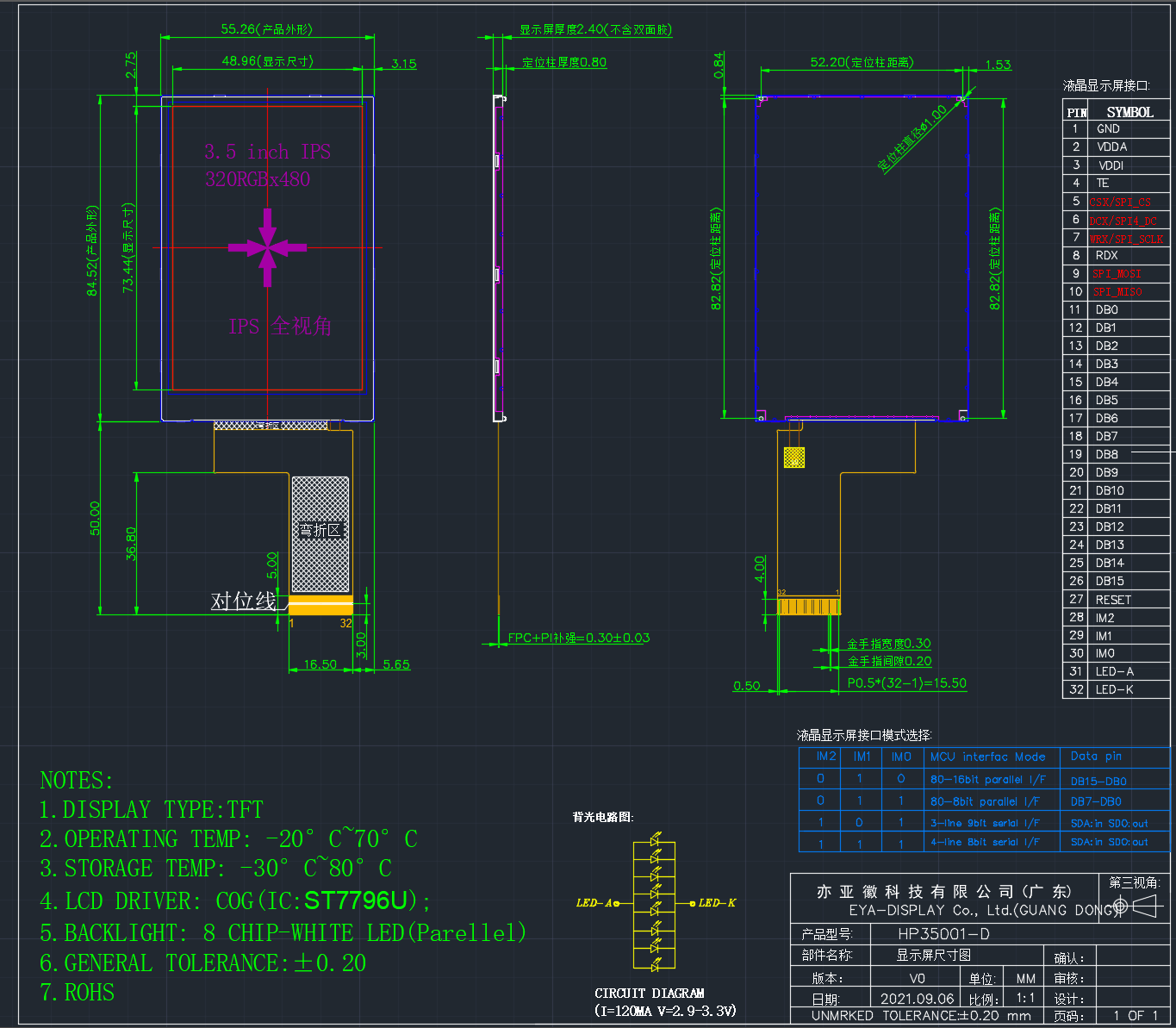

尺寸图、结构侧视图与引脚定义。本型号有 2 张：标准 / 电容触摸。点击可放大查看。
不确定是否适用？把使用环境与主控平台告诉我们，工程师帮您确认。
| 交期 | 常规型号现货或 3–7 天发货；定制型号 7–15 天打样；大批量按排产确认 |
|---|---|
| 起订量 | 常规型号支持小批量试产；定制项目按投料与开模情况确认 |
| 样品 | 常规型号支持样品；定制型号打样 7–15 天 |
| 定制范围 | 支持尺寸、分辨率、亮度、接口、触摸（电容 / 电阻）、排线长度与接口定义、结构（定柱 / 铁框）、盖板与贴合方式、固件与 UI 定制 |
| 资质认证 | 国家高新技术企业 · ISO9001 质量管理体系认证 · 产品可按需提供 CE / FCC / RoHS 报告 |
| 技术支持 | 提供原理图审查、时序确认、驱动调试与 UI 开发支持；常规型号提供规格书（PDF），部分型号提供初始化代码、驱动示例与原理图 |
| 包装 | 定制吸塑盘装载，每盘之间用泡棉隔开；每箱数量按产品尺寸与形状确定。箱内每个方向均以厚泡棉保护，适合长途运输与多次转运。 |
| 质保 | 行业标准质保一年。我们设有专业的品质与售后团队，对每一片不良品进行分析：若确认为我方原因，将在后续生产中改进以避免再次发生。 |
| 长期供货 | 工业类项目可提供长周期供货承诺（按项目生命周期评估） |
| 出口 | 产品远销欧美日韩东南亚，可协助安排国际物流与出口单据 |
支持。亦亚徽为自有工厂，可按需定制尺寸、接口、亮度与触摸，并提供样品。
常规型号现货或 3–7 天，定制型号 7–15 天打样，大批量请联系销售确认。
规格书（PDF）与驱动代码、完整示例工程（含原理图）多数已放在产品详情页，可直接下载；页面上没有的，告知型号由工程师发送。
公司通过 ISO9001 质量管理体系认证，为国家高新技术企业；产品可按需提供 CE / FCC / RoHS 相关报告或资料。
