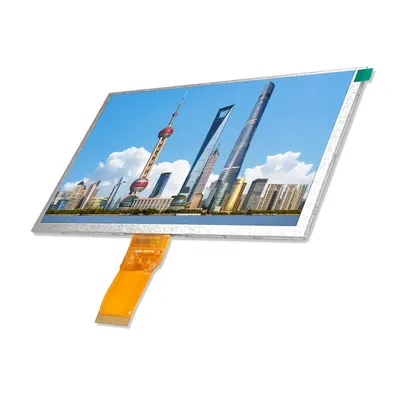

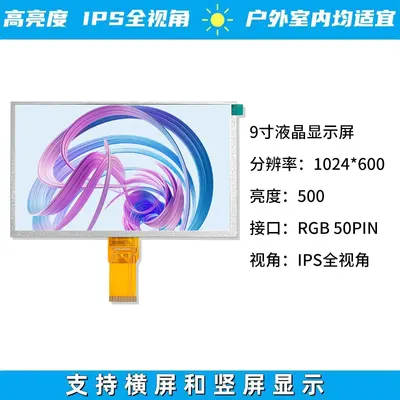

EP090H028 是一款 9英寸 显示屏，分辨率 1024x600，接口 标准RGB-50pin，驱动芯片 JD9365，视角 全视角。
外形尺寸 210.7 ´ 126.4 ´ 3.5；显示区 196.61 114.15。
本型号不含触摸屏。
| 型号 | EP090H028 |
|---|---|
| 尺寸 | 9.0寸 |
| 分辨率 | 1024x600 |
| 接口类型 | 标准RGB-50pin |
| 驱动芯片 | JD9365 |
| 视角 | 全视角 |
| 触摸类型 | 否 |
| 脚位个数 | 50pin |
| 脚位间距 | 0.5mm |
| 连接类型 | 插接 |
| 规格 | 210.7 ´ 126.4 ´ 3.5 |
所属类目：TFT 液晶屏 / 显示模组
| 项目 | 规格 |
|---|---|
| Display Mode | TFT-LCD Module |
| Display Format | Graphic 10240RGB600 Dot-matrix |
| Input Data | 24 bit RGB interface |
| Panel Type | IPS |
| 项目 | 规格 |
|---|---|
| Module size (WHT) | 210.7 126.4 3.5 |
| Number of Pixel | 1024(RGB) 600 pixels |
| Active area (WH) | 196.61 114.15 |
| 项目 | 规格 |
|---|---|
| Power voltage | -0.5~3.96 V |
| AVDD | -0.5~11 V |
| VGH | -0.3~20 V |
| VGL | -9~0.3 V |
| VGH-VGL | 12~32 V |
| Digital Supply Voltage | 3.0~3.6 V |
| Analog Supply Voltage | 9~10 V |
| Gate On Voltage | 16~20 V |
| Gata Off Voltage | -9~-6.8 V |
| Common Voltage | 4.2 V |
| Input logic high voltage | 3.6 V |
| Input logic low voltage | 0 V |
| 项目 | 规格 |
|---|---|
| Response time | 30 ms |
| Contrast Ratio | 800 |
| Transmittance | 4.47 % |
| Viewing angle | 80 Deg |
不确定是否适用？把使用环境与主控平台告诉我们，工程师帮您确认。
| 交期 | 常规型号现货或 3–7 天发货；定制型号 7–15 天打样；大批量按排产确认 |
|---|---|
| 起订量 | 常规型号支持小批量试产；定制项目按投料与开模情况确认 |
| 样品 | 常规型号支持样品；定制型号打样 7–15 天 |
| 定制范围 | 支持尺寸、分辨率、亮度、接口、触摸（电容 / 电阻）、排线长度与接口定义、结构（定柱 / 铁框）、盖板与贴合方式、固件与 UI 定制 |
| 资质认证 | 国家高新技术企业 · ISO9001 质量管理体系认证 · 产品可按需提供 CE / FCC / RoHS 报告 |
| 技术支持 | 提供原理图审查、时序确认、驱动调试与 UI 开发支持；常规型号提供规格书（PDF），部分型号提供初始化代码、驱动示例与原理图 |
| 包装 | 定制吸塑盘装载，每盘之间用泡棉隔开；每箱数量按产品尺寸与形状确定。箱内每个方向均以厚泡棉保护，适合长途运输与多次转运。 |
| 质保 | 行业标准质保一年。我们设有专业的品质与售后团队，对每一片不良品进行分析：若确认为我方原因，将在后续生产中改进以避免再次发生。 |
| 长期供货 | 工业类项目可提供长周期供货承诺（按项目生命周期评估） |
| 出口 | 产品远销欧美日韩东南亚，可协助安排国际物流与出口单据 |
支持。亦亚徽为自有工厂，可按需定制尺寸、接口、亮度与触摸，并提供样品。
常规型号现货或 3–7 天，定制型号 7–15 天打样，大批量请联系销售确认。
规格书（PDF）与驱动代码、完整示例工程（含原理图）多数已放在产品详情页，可直接下载；页面上没有的，告知型号由工程师发送。
公司通过 ISO9001 质量管理体系认证，为国家高新技术企业；产品可按需提供 CE / FCC / RoHS 相关报告或资料。
