YT280S030 支持定制和拿样吗？

支持。亦亚徽为自有工厂，支持尺寸 / 接口 / 触摸 / 亮度定制，并提供样品。

🔍 点击图片可放大查看

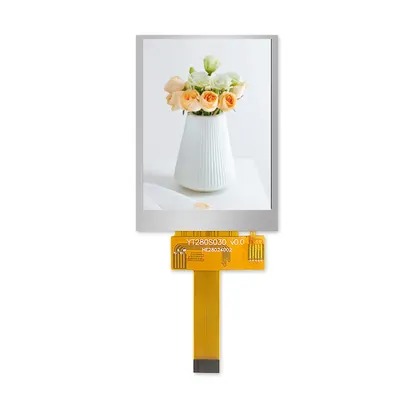

YT280S030

Name: YT280S030
Brand: 亦亚徽 EYA
SKU: YT280S030
Availability: InStock

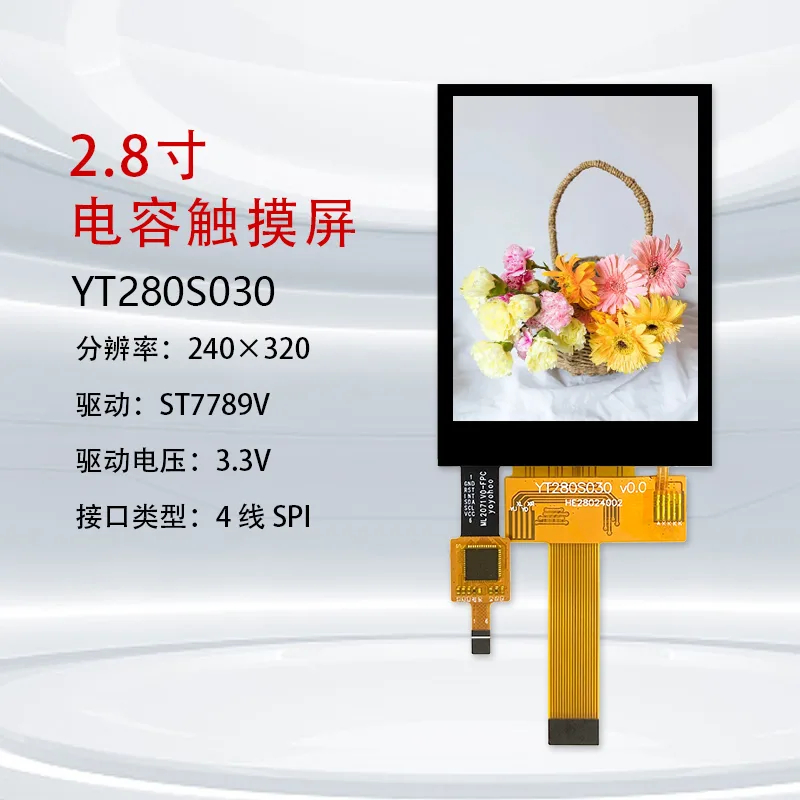

2.8" 240x320 ST7789V

YT280S030 是一款 2.8英寸显示屏，分辨率 240x320，接口 4线SPI，驱动芯片 ST7789V，视角 12点方向。

外形尺寸 50.00(宽)x69.20(长）x2.60mm（厚）；显示区 43.20(宽)*57.60 (长) 毫米；工作温度 -20~70 ℃；亮度 270~300 cd/m²。

触摸：可选电阻\电容触摸（可按项目选择）。

型号	YT280S030
尺寸	2.8寸
分辨率	240x320
接口类型	4线SPI
驱动芯片	ST7789V
视角	12点方向
触摸类型	可选电阻\电容触摸
脚位个数	18pin
脚位间距	0.5mm
连接类型	插接

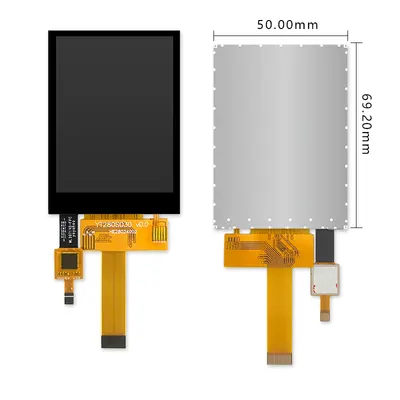

规格	50.00(宽)x69.20(长）x2.60mm（厚）

📄 索取资料询价 / 样品

所属类目：TFT 液晶屏 / 显示模组

Specifications

详细规格参数

这些数字意味着什么

亮度 270 cd/m²常规室内照明下清晰可读；强日光直射或半户外建议选高亮型号。
接口 4线SPI引脚少、走线简单，适合中小尺寸与主控资源有限的方案；高分辨率大尺寸建议改用 RGB / MIPI。
分辨率 240x320适合图标、表盘与简洁界面；文字密集或多列表格建议选更高分辨率型号。
视角 12点方向以标注方向为最佳观看方向（如 12 点方向适合从上方或正前方观看）；侧看会有对比度衰减。
工作温度 -20~70 ℃覆盖多数室内与一般工业环境；更宽的户外或车载温度需求请选宽温型号。
触摸本型号提供「可选电阻\电容触摸」选项，可按项目需要选择是否配触摸。

基本描述

项目	规格
产品名称	2.8寸TFT显示屏
显示模式	全透
显示格式	240 x RGB x 320图形点阵
数据格式	RGB565
显示屏接口类型	4线SPI串口
视角方向	12点钟
显示屏驱动芯片	ST7789V (台湾矽创)

机械规格

项目	规格
显示屏外围尺寸	50.00(宽)69.20(长)2.60(厚度)
分辨率	240 RGB*320 点
显示尺寸	43.20(宽)*57.60 (长) 毫米
像素尺寸	0.18(宽)*0.18(长) 毫米

电气极限

项目	符号	最小值	最大值	单位	备注
IO电压(VDDI) V	1.8~3.3 V
模拟电压(VDD) V	2.8~3.3 V
工作温度范围 TOPR	-20~70 ℃
存储温度范围 TSTR	-30~80 ℃

亮度特性与功耗

项目	规格
LED背光源正向电压 VLED	3.0~3.3（典型 3.1） V
LED背光源电流 ILED	60 mA
显示屏表面亮度 LS	270~300 Cd/m2
LED背光源均匀度 LD	80 %
显示屏总功耗 PLCD	0.22 W

引脚定义

1 GND

2 RESET

3 SCL

4 D/C

5 CSX

6 SDA

7 SDO

8 GND

9 VDD

10 LEDA

11 LEDK1

12 LEDK2

13 LEDK3

14 LEDK4

响应时间与对比度

项目	规格
响应时间 Tr+Tf θ=0°	16 毫秒
对比度 CR θ=0°	500

视角宽度

项目	规格
12点方向 CR≥10	20 度
9点方向 CR≥10	45 度

可靠性试验

序号	试验项目	试验环境
高温存储实验	80℃*120小时试验结束后,已测试的 LCD样品必须在室内正常温湿度环境下放置2~4个小时以上才能进行功能和外观检查，样
低温存储实验	-30℃*120小时
高温高湿存储实验	60℃90%RH120Hrs
高温工作实验	70℃*72小时
低温工作实验	-20℃*72小时
冷热循环存放实验	-20℃(30分钟)~25℃(5分钟)~70℃(30分钟) *10个循环周期

Highlights

产品特点与应用场景

核心特点

表面亮度 270 cd/m²，常规室内环境显示清晰
采用 ST7789V 驱动，方案成熟、资料易得
支持 4线SPI 接口，可按主控资源选择
工作温度 -20~70 ℃，覆盖多数室内与一般工业环境
提供「可选电阻\电容触摸」选项，便于按项目确定是否需要触控
分辨率 240x320，适合图标、表盘与简洁界面

典型应用

工业控制面板与仪器仪表显示
医疗、检测与便携式设备的界面
家电与商用终端的人机界面
需要触控的中尺寸人机界面（工控面板、自助终端）
主控资源有限、希望用少量引脚点屏的方案

不确定是否适用？把使用环境与主控平台告诉我们，工程师帮您确认。

Ordering & Support

采购与支持

交期	常规型号现货或 3–7 天发货；定制型号 7–15 天打样；大批量按排产确认
起订量	常规型号支持小批量试产；定制项目按投料与开模情况确认
样品	常规型号支持样品；定制型号打样 7–15 天
定制范围	支持尺寸、分辨率、亮度、接口、触摸（电容 / 电阻）、排线长度与接口定义、结构（定柱 / 铁框）、盖板与贴合方式、固件与 UI 定制
资质认证	国家高新技术企业 · ISO9001 质量管理体系认证 · 产品可按需提供 CE / FCC / RoHS 报告
技术支持	提供原理图审查、时序确认、驱动调试与 UI 开发支持；常规型号提供规格书（PDF），部分型号提供初始化代码、驱动示例与原理图
包装	定制吸塑盘装载，每盘之间用泡棉隔开；每箱数量按产品尺寸与形状确定。箱内每个方向均以厚泡棉保护，适合长途运输与多次转运。
质保	行业标准质保一年。我们设有专业的品质与售后团队，对每一片不良品进行分析：若确认为我方原因，将在后续生产中改进以避免再次发生。
长期供货	工业类项目可提供长周期供货承诺（按项目生命周期评估）
出口	产品远销欧美日韩东南亚，可协助安排国际物流与出口单据

获取报价 / 样品更多常见问题

FAQ

常见问题

支持定制和拿样吗？

支持。亦亚徽为自有工厂，可按需定制尺寸、接口、亮度与触摸，并提供样品。

最小起订量和交期是多少？

常规型号现货或 3–7 天，定制型号 7–15 天打样，大批量请联系销售确认。

能提供规格书和驱动资料吗？

规格书（PDF）与驱动代码、完整示例工程（含原理图）多数已放在产品详情页，可直接下载；页面上没有的，告知型号由工程师发送。

产品有哪些认证？

公司通过 ISO9001 质量管理体系认证，为国家高新技术企业；产品可按需提供 CE / FCC / RoHS 相关报告或资料。

YT280S030

资料下载

ETMCU 板 · Keil 工程

ESP32 板 · ESP-IDF 工程
